ΠΕΡΙΓΡΑΦΗ:

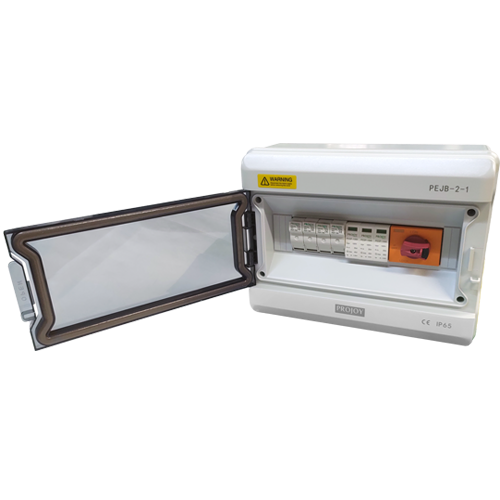

Πίνακας καλωδίωσης που εξασφαλίζει την ομαλή σύνδεση και διασταύρωση φωτοβολταϊκών μονάδων στο σύστημα παραγωγής ενέργειας φωτοβολταϊκών.

Ασφαλίζει τις φωτοβολταϊκές σειρές έναντι βραχυκυκλώματος.

Διακόπτει φωτοβολταϊκές σειρές για έλεγχο – συντήρηση – επισκευή.

Τεχνικά χαρακτηριστικά

• Αδιάβροχος εξωτερικός πίνακας IP65 12 θέσεων, πλαστικός άκαυστος, ανθεκτικός στην ηλιακή ακτινοβολία.
• Aσφαλειοαποζεύκτες ράγας 2Χ32Α PV 10Χ38mm 1000V/ DC. Διακοπτική ικανότητα : Ναι, Χωρίς φορτίο.
• Ασφαλειοδιακότης DC 2x32A 1000V DC  Διακοπτική ικανότητα : Ναι υπό φορτίο.
• Αντικεραυνικό 1000V/40ΚΑ EN50539.
• Ασφάλειες τήξης 10Χ38mm ταχείας (περιλαμβάνονται)
• Σύνδεση καλωδίων με συνδέσμους τύπου MC4
• Τοποθέτηση κοντά στα φωτοβολταϊκά. Απαιτείται να είναι σωστή η διαστασιολόγηση των καλωδίων ανάλογα με το ρεύμα της ομάδας των φωτοβολταϊκών.
• Διαστάσεις : 273×230×110mm (12P)

Ενδεικτική Εφαρμογή : Ασφάλιση και διακοπή ισχύος επιμέρους ομάδων φωτοβολταϊκών για συντήρηση ή έλεγχο των ομάδων.
